el-cattivo´s VW Passat 3B

Bj: 1997

Verbaute Komponenten:



Radio Pioneer DEX-P9R
Equalizer Pioneer DEQ-P9R
Aux-Adapter CD-RB 20
Frontsystem Görlich VK170 Mitteltöner (17cm) +

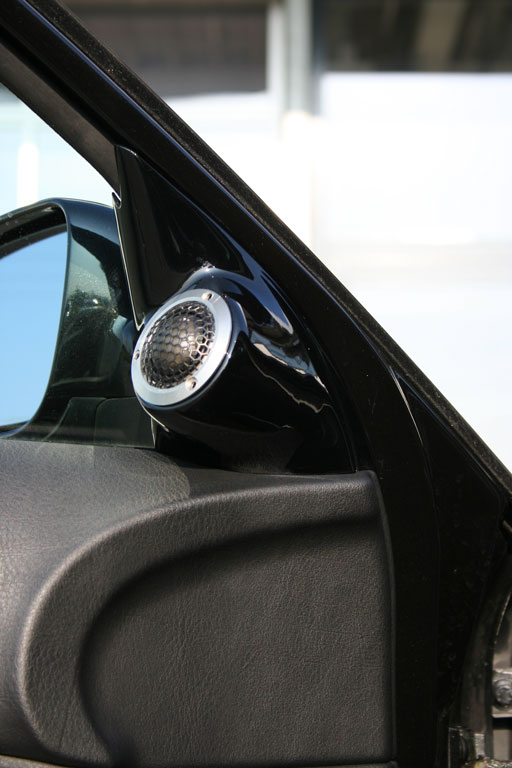

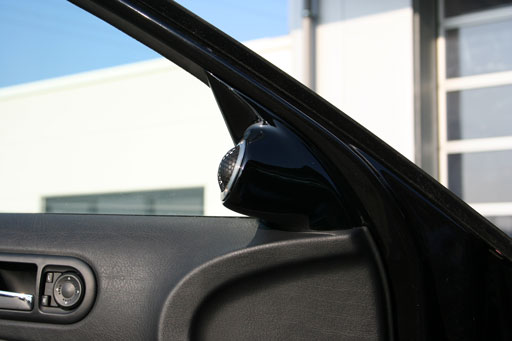

Microprecision Serie 7 Hochtöner in Stahlgehäuse
Subwoofer JL Audio 12W7 im Acrylglas Gehäuse

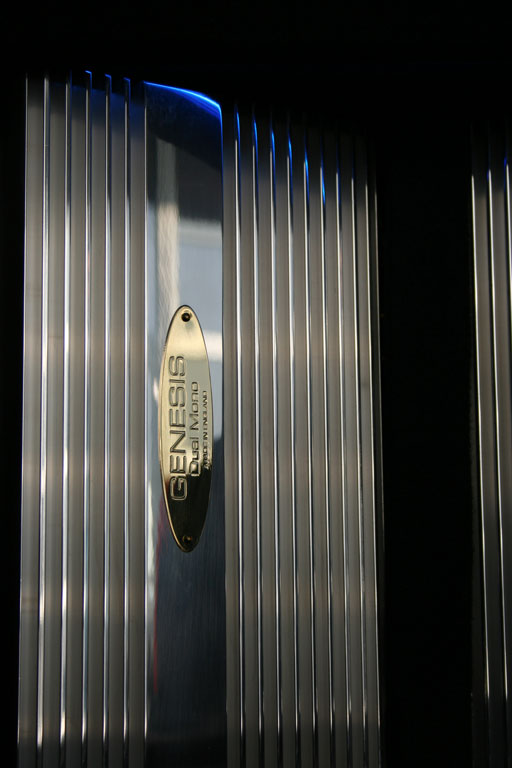

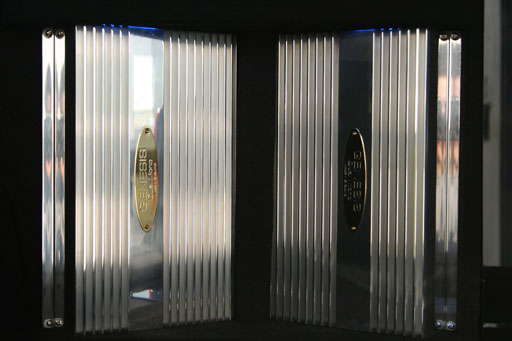

Verstärker Front 2x Genesis Dual Mono
Verstärker Sub z.Zt. 1x Ground Zero GZPA2.3000D demnächst HiFonics Colossus Gen. XI
Kondensator 2x Brax 2 Farad
Head-Cap Mundorf 68.000µF
Batterie(n) Arktis 74Ah 650Ah, Maxima Gelbatterie , Stinger Gelbatterie (die größte)
Chinchkabel 3x DLS
Stromkabel Dietz 35mm² und 20mm²

(Bilder weiter unten)

Bauzeit der Anlage : derzeit noch im Bau - bis jetzt ca. 150 Stunden

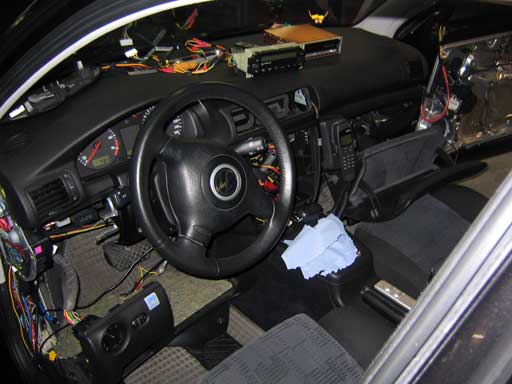

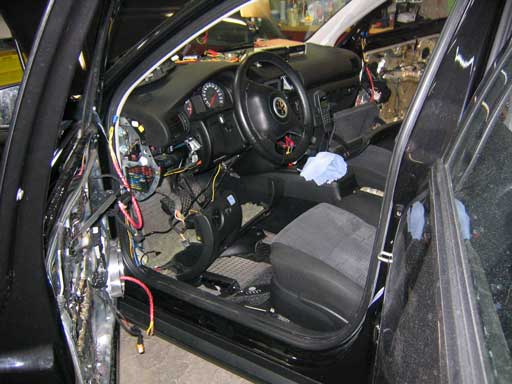

Der teilzerlegte Innenraum

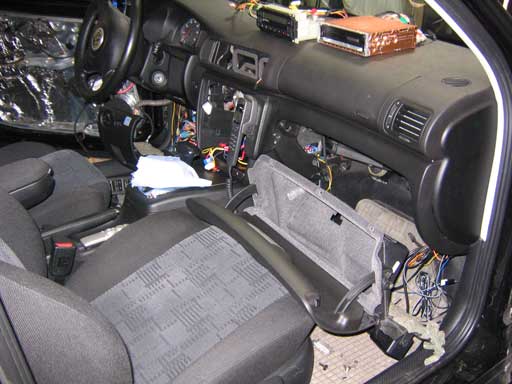

und von der anderen Seite  *g*









und weil's so schön war...

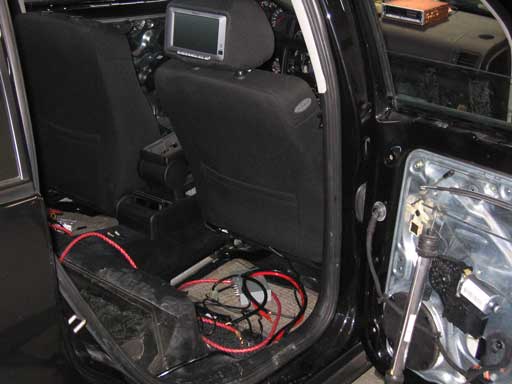

Im Fond sieht's auch spannend aus









<kein Kommentar>

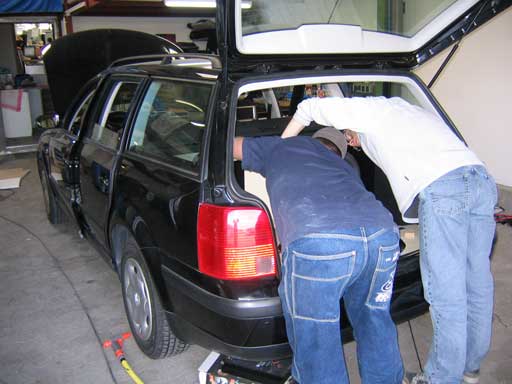

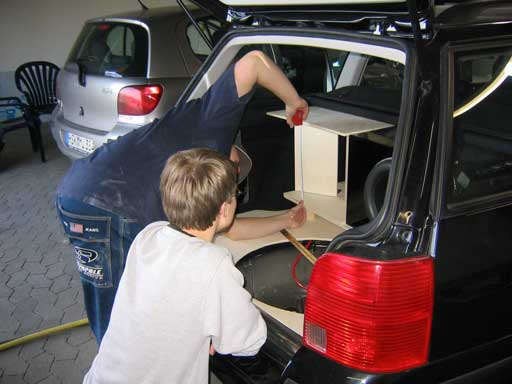

Hier wird ganz genau Maß genommen, für den späteren Ausbau, damit auch alles passt und nicht hinterher alles wieder zerpflückt werden muss

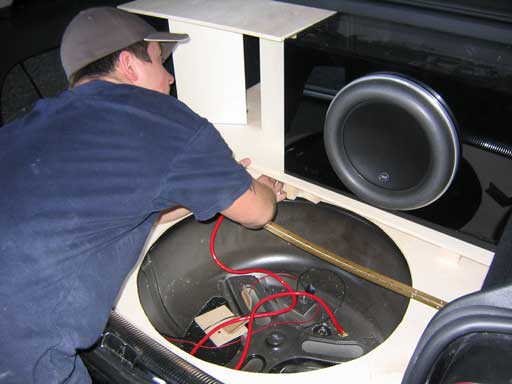

Hier wird gerade die Bodenplatte angepasst

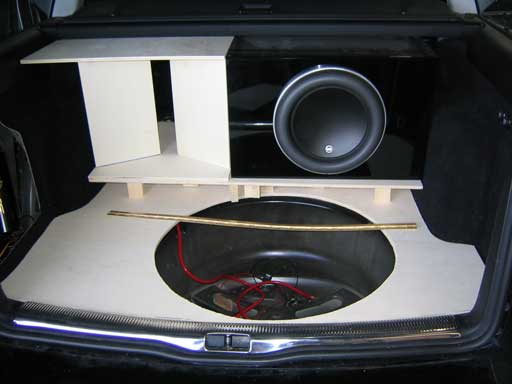

Das halbwegs fertige Produkt











Wie schön man bei einem Passat die Tür "zerlegen" kann. Dies ist der Aggregate-träger, der wie man sehen kann auchh bereits professionell gedämmt wurde

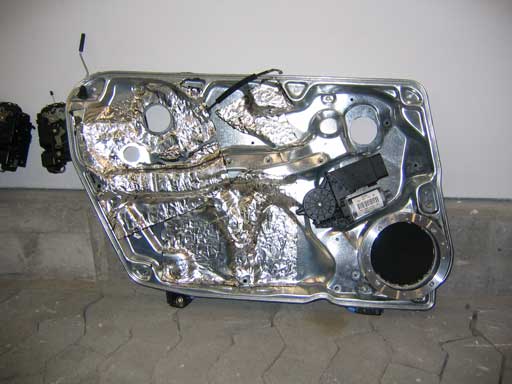

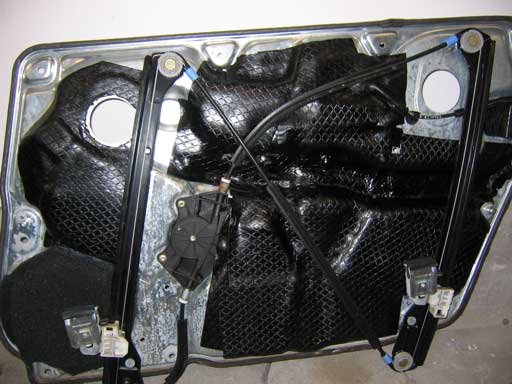

Hier die Rückseite des Innenbleches. Sehr schön auf dem Foto anzusehen , die elektrischen Fensterheber. Die Scheibe musste natürlich ausgebaut werden.

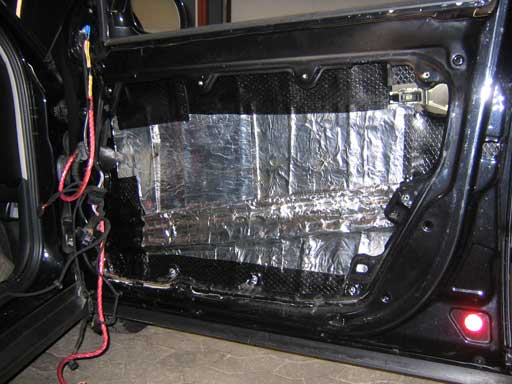

Hier das passende Gegenstück. Das Türaußenblech - natürlich zweilagig gedämmt. Ca 2m² Dammplatten wurden pro Tür verbaut











So sieht das ganze dann zusammengebaut vorerst aus.

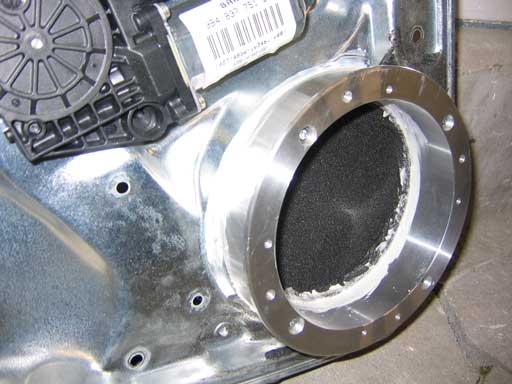

Hier nochmal das ganze auf der linken Seite mit verschraubtem und verklebtem Aluminiumring. Der Ring dient der bestmöglichen Stabilität und zugleich der Resonanzarmut. Hinter dem Ring wurde Folie der Marke Phonocar Typ Rainstop montiert. Diese Folie ist 100% Schall-durchlässig, aber 0% Regendurchlässig. Das ist Wichtig , damit der Lautsprecher auf das Türvolumen spielen kann

(mehr demnächst in unseren Grundlagen zu diesem Thema)

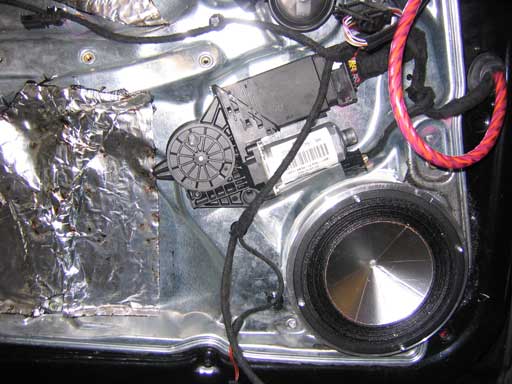

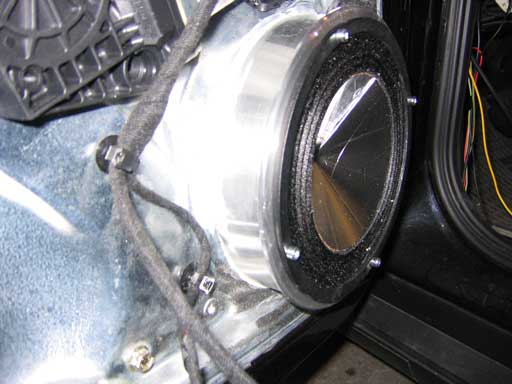

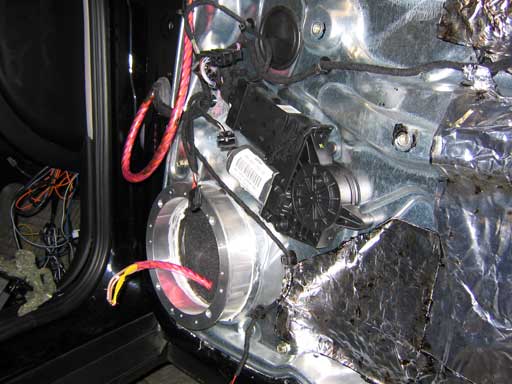

Hier sieht man den montierten Laut-sprecher. Marke Görlich. Für den Laien mag dieser Lautsprecher optisch nicht sehr ansprechend wirken, der Kenner weiß aber was in diesem Lautsprecher steckt, und vorallem was er Kostet. Kleiner Tipp: NIEMALS die Membrane berühren , denn diese besteht aus einer Aluminium-beschichteten Zellschaummembrane, welche sofort "zerbröseln" würde. Nebenbei bemerkt werden diese Lautsprecher von Hand gefertigt, sind nur in gerigen Stückzahlen verfügbar. Limp Biskit macht Bisquit und Chipsse aus diesen. Viele Grüße an Carsten *g*

PS: Ein päärchen kostet ab 1000€ UVP

(Highend halt *g*)



Highend mal anders betrachtet *g* Das rosafarbene Kabel. stellt das Lautsprecherkabel dar. Marke DLS



(PS: Sorry wir lachen uns hier gerade einen wolf über Limp Bisquit)

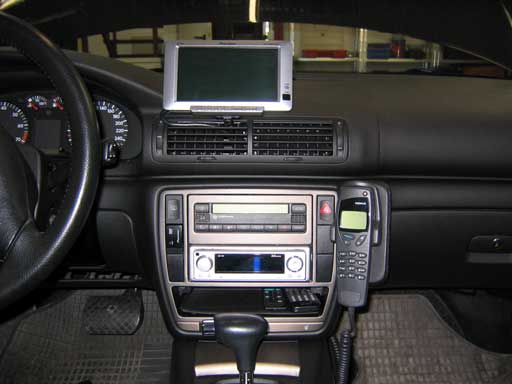

Das ist der aktuelle Zwischenstand. Vorne sehen wir die Headunit Pioneer DEX-P9R samt Pioneer AVD-W6000 6,5" TFT und Nokia 9060. Der Monitor ist im übrigen , auch im Fond zweimal verbaut.

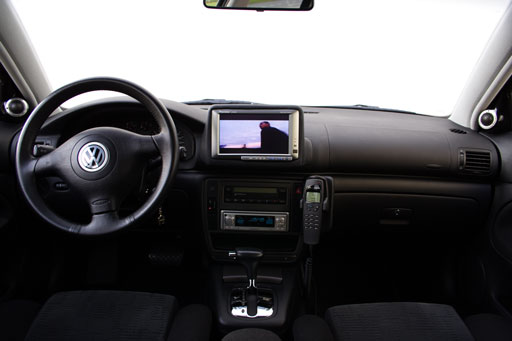

So, nun ist es endlich fertig geworden.

Monitor hab ich noch mal getauscht und eine Konsole gebaut

















Nun mit AVD-W8000

8" Monitor

Nokia 6090

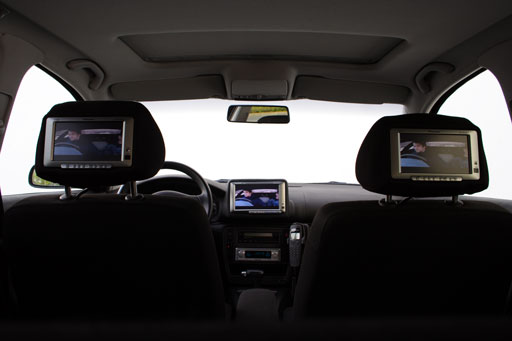

Das ganze mal im Überblick

Dank Umschalter ist es auch möglich auf jedem Monitor was anderes laufen zu lassen

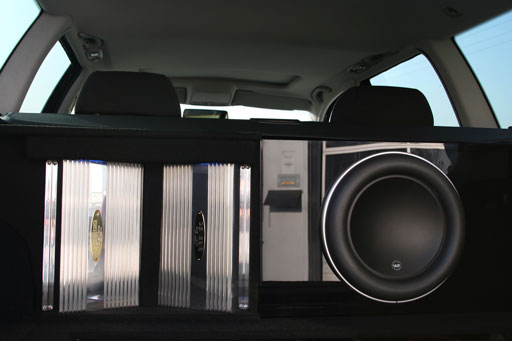

Der fertige Kofferraum

Es fehlt nur noch ne gescheite Abdeckung für die Subwooferendstufe, da die Colossus nun schon 2 mal abgeraucht ist habe ich mich entschlossen die Ground Zero zu behalten


















ach ich liebe Sie einfach!

*schmacht*









So, nun das beste am ganzen Einbau




















Ja, ich weiß das die Schrauben noch fehlen

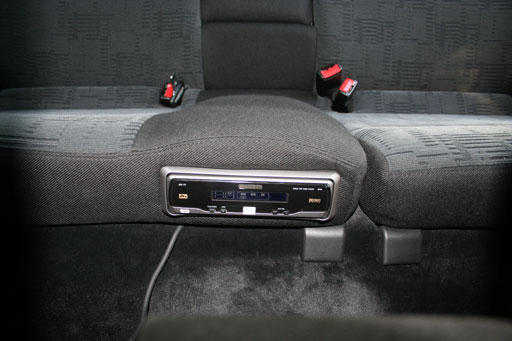

Der DVD-Player in der Rücksitzbank.

Das Kabel ist für den Videoumschalter der noch eine kleine Konsole braucht









Wer mich mal sieht, nicht über das Grinsen wundern.
