Bj: 1996

Verbaute Komponenten (die Komplette Anlage aus dem Toyota Celica T16)

(Bilder weiter unten)


Bauzeit der Anlage : bis jetzt gut 150 Stunden, diesmal ist es auch nicht ganz so aufwendig gebaut.

                                    Beginn : Anfang 2008 mit der Planung und am 27. Februar mit dem Spachteln und
                                    ausfräsen der  Lüftungskonsole.


Da ich nunmehr schon seit Juni 2007 ohne Musik durch die Gegend fahre, freue ich mich schon darauf endlich wieder in den Genuss zu kommen.

Einbau Tagebuch

### 06. März 2008 ###

Für mich sollte es dieses mal ein wieder etwas schlichteres Design werden, jedoch hatte ich keine Ahnung wie ich das ganze Realisieren sollte. Denn Reserveradmulde ist bei einem Franzosen eher Fehlanzeige und auf eine Kiste im Auto hab ich kein Nerv, denn es kommt öfters auch mal vor dass ich mein Auto ein wenig überladen muss und auf das ganze Volumen zurückgreifen muss. Das ewige rein/raus ist dann einfach nur nervig.

Der Anfang war für mich der Einbau des Monitors und des PCs in den Wagen. Also ab auf den Schrottplatz und ausgebaut was ging, damit ich später immer die Möglichkeit habe, alles beim Verkauf wieder rückgängig machen zu können (zumindest das Meiste).

Jedoch kam ich irgendwann an einem toten Punkt an, an welchem ich nicht weiter wusste und hab das ganze erstmal genauer Durchdacht. Mit etwas GFK-Spachtel geht alles doch ein wenig leichter. Ich wollte auch eigentlich nur die Monitorkabel legen, aber wenn man dann schon mal dabei ist, kann man ja auch noch alles Ordentlich legen und die Radiokabel, Stromkabel, und was sonst noch so gebraucht wird - ein Blick auf die Uhr sagte mir 3 Uhr morgens. Autos schrauben ist wie Pringels essen - "Einmal gepoppt / geschraubt - nie mehr gestoppt"

Schade dass ich leider anfangs keine Fotos gemacht habe, aber ich konnte ja nicht ahnen auf was für ein "spannendes" und Nervenzerreissendes Projekt ich mich eingelassen habe.

Alleine schon der Radioschacht ist sowas von eng.... ich frag mich wie man da überhaupt ein Standard-Radio mit den Ganzen Steckern rein bekommt ? Vor allem wenn der Vorbesitzer gleich kurzerhand alle DIN Anschlüsse abgeschnitten hat... inkl. der Lenkradfernbedienung.

Auch das Kabelverlegen durch das Auto, erfordert Nerven, denn wirklich jeder Sitz muss hier ausgebaut werden mit Rücksitzbank. Keinerlei Kabeldurchbrüche oder dergleichen. Mit dem Hauptstromkabel verhielt es sich ähnlich. Wie sollte ich vom Motorraum in den Innenraum ? Die einzige Öffnung bot hier der Lüftungsschacht, den ich per Dremel einfräsen musste um das Kabel zu verlegen. Da kommt Freude auf...

Nun ja der Aktuelle Stand der Dinge (06.03.2008) ist dass das Frontsystem an seinem Platz ist, der Laptop und der Monitor sind auch eingepasst. Die hintere Linke Seitenverkleidung ist fertig zum beziehen und wird am 07.03.2008 wohl endlich eingebaut.

### 07. März 2008 ####

Soweit ist nun alles Komplett, jedoch als ich nach Hause fahren wollte merkte ich das keine Musik mehr kommt. Also alles wieder zerlegt und festgestellt dass ich das teure Optische Kabel vom Pioneer Radio zum Equalizer beim Einbau mit eingeschraubt und somit komplett zerquetscht habe. Toll jetzt ist die Anlage komplett und ich kann wegen eines Defektem Kabel immer noch keine Musik geniessen. Was ein Frust

### 08. März 2008 ###

So mit klarem Kopf noch mal an die Problematik des Kabels herangegangen und einige Telefonate geführt um eine Reparatur des Kabels zu veranlassen. Jedoch waren die Preise teurer als ein neues Kabel zu kaufen. Habe aber einen guten Tipp bekommen wie ich das Kabel selbst wieder richten kann. Einfach beide Enden ganz sauber mit einem Cutter-Messer 90° schneiden und zusammenfügen... nur wie Fixieren ? Ganz einfach ich hab mir eine Pop-Niete mit 1mm Innendurchmesser besorgt und die Lichtleiterenden einfach innerhalb der Niete auf Quetschpassung gedrückt. Alles läuft wieder wie vorher, nicht mal Lichtmaschinengeräusche während der Fahrt.

Nachdem dann noch das Seitenbrett für den Subwoofer fertig war, wollte ich die Öffnung für den Woofer Ausfräsen und dabei ist der Fräser so unglücklich verlaufen, dass ich das ganze Brett noch mal neu fertigen konnte. Aber leider nicht mehr Heute da es schon zu spät war.

### 10. März 2008 ####

Zweiter Versuch der Seitenwand für den Subwoofer. Dieses mal wurde es aber um so besser, vielen dank hierfür an Peter der mir beim Fräsen zur Hand ging. Niemals unter Zeitdruck "mal eben schnell" arbeiten, bringt nur angespannte Nerven. Zumindest habe ich schon mal den Subwoofer an der Seite. Jetzt muss es nur noch bezogen werden und ein Gehäuse für die Rückwand konstruiert werden.

### 11. März 2008 ####

Heute lag eigentlich nicht viel an, das Gehäuse wurde mit Stoff versehen und die Bodenplatte wurde überarbeitet. Diese musste ich an der rechten Seite um 3mm kürzen da sonst die Bodenplatte nicht mehr reingepasst hatte. Diese musste ich heute auch noch überarbeiten, da ich ganz vergessen habe, die Öffnung für die Kurbel freizulassen. Da man sonst das Reserverad nicht herunterfahren kann. Jetzt muss nur noch das Gehäuse für den Subwoofer als GFK hergestellt werden, aber damit muss ich wohl noch ein paar Tage warten, bis ich wieder etwas Geld in der Tasche habe *g*

### 12. März 2008 ####

Der Heutige Tag brachte eigentlich nichts spannendes zu Tage, habe lediglich meine Türen komplettiert was das Dämmen angeht. Nachdem ich endlich wieder Dämmpappe bekommen habe. Die Inneren Bleche wurden ja schon gedämmt, jetzt kam die Tür selber, sowie die Türpappen an die Reihe.

### 13. März 2008 ####

Tja wie sollte es anders kommen.... komme gerade zu meinem Auto und was fällt mir auf ? Ganz schön zügig innen... klar mit eingeschlagener Scheibe... Okay bis auf die Digitalkamera haben sie nichts geklaut aber schon echt dreist, mitten am Tage mal eben so , vor allem wen interessiert schon eine Alarmanlage ?

Kostenaufstellung (stand 11.03.2008)

Neue Hochtöner                                   50,- €
Spachtelmasse GFK  1Kg                 20,- €
Spachtelmasse Fein   500g               10,- €
Beflocken der Hochtöner                    25,- €
Stoffausbau Kofferraum                      50,-€
MDF 10mm  1m²                                 10,- €
MDF 19mm  1m²                                 20,- €
Multiplex 5mm 1m²                              10,- €
35mm² Stromkabel 6m  rot                 60,- €
35mm² Stromkabel 50cm schwarz      5,- €
Lautsprecherkabel 25m á 2,5mm²     25,- €
Dämmmatte 1m²                                  20,- €
-----------------------------------------------------------
Gesamt                                               305,- €


eine gute Hand die Hilft         unbezahlbar... *g*

Aller Anfang war die Monitorkonsole
Vorher brauchte ich auch gar nicht mit den Restlichen Komponenten anfangen...

Alleine schon die Spachtelarbeit kostete Nerven und Zigaretten... immer wieder Spachteln/Schleifen, Anpassen

(29.02.2008)

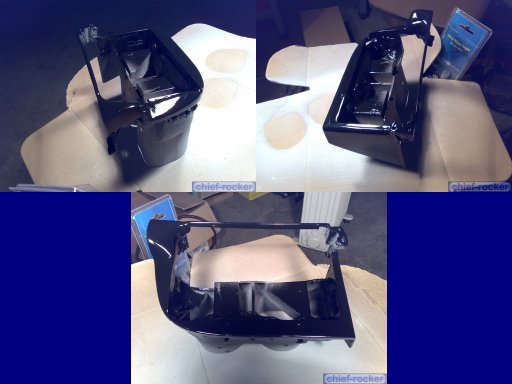

Nachdem diese dann endlich Mattschwarz lackiert war, sah das ganze schon wesentlich angenehmer aus.

(29.02.2008)

Das nächtste Problem war die Kabel zu verlegen. Leider habe ich keine vom Mitteltunnel gemacht, aber dafür von den Türen.

Zu meinem Glück passten meine 16er ohne Umbauarbeiten in die Original Citroen Halterungen. Jedoch wie die Kabel in diese zu bekommen ?

Kurzerhand die Türpappen abgebaut und mit dem Cuttermesser den Regenschutz aufgeschnitten

(01.03.2008)

Hier kann man die Dämmung nochmals genauer sehen. Rechts oben kann man das kleine Loch sehen durch das die Kabel gelegt wurden, das Loch war leider gerade mal 6mm im Durchmesser und dort mussten 4x2mm² Lautsprecher Kabel gezogen werden

Nach einer Stunde und zerkratzten Händen war das ganze dann auch endlich geschafft

(01.03.2008)

und so sieht es aus, wenn man das ganze wieder zusammenpfuscht ;-)

(01.03.2008)

Um die Kabel bis nach hinten zu legen, mussten kurzerhand mal "schnell" alle Sitze ausgebaut werden. Citroen hat sich da echt nichts bei gedacht...

 Absolut Car-Hifi-Feindlch

(01.03.2008)

Nachdem auch das Geschafft war, ging es an den Bau der Hochtönergehäuse

Man sieht vielleicht dass beide Chassis nicht Symetrisch gebaut sind, um eine fahreroptimierte Bühne zu erzeugen

Hier noch in "Rohzustand" nach dem dritten Spachteldurchgang

(04.03.2008)

und so sehen die Gehäuse mit Hochtönern aus, nachdem diese Beflockt wurden.

(06.03.2008)

Eingebauter Hochtöner in der Rechten Tür

(06.03.2008)

und in der Linken Türe

(06.03.2008)

Das Frontsystem ist mittlerweile Kompett, jetzt geht es an die Planung des Kofferraumes für die Endstufen.

Da habe ich mich von Peter mal wieder Inspirieren lassen und ein schönes Seitenbrett gebaut wo alle Komponenten ihren Platz finden werden. Diesmal jedoch schön versteckt und dezent.

Schliesslich brauch ich den Kofferraumplatz noch *g*

Hier sieht man die Bassendstufe und die DEQ. Auf die JL wird dann noch die Helix aufgebaut.

(06.03.2008)

Hier nimmt das ganze schon langsam Form an.

Blick auf die Vorderseite mit den Öffnungen vom Wechsler und dem Kondensator

(06.03.2008)

und die Rückseite.

Noch nicht fertig bestückt. Aber das kommt noch

Hinter den Klebestreifen und dem Stoff ist die DEQ Versteckt, damit diese nicht mit dem Gehäuse an die Radläufe schlägt beim Anpassen

(06.03.2008)

und so sieht das ganze im Rohzustand des "nackten" Kofferraumes aus.

(06.03.2008)

Da dem CD-Wechsler ein Blech im Wege stand, wurde dieses kurzerhand mit der Stichsäge entfernt. Der Rest wurde mit dem Hammer nach hinten gebogen und mit Alu/Zinkspray versiegelt

(Rote Striche Markieren die Schnittkante)

(06.03.2008)

Endlich nimmt das ganze Gestalt an.

Hier sieht man wie gerade der Sprühkleber aufgetragen wurde und ablüftet.

(07.03.2008)

Cheffe (Peter) höchstpersönlich
 bei der Arbeit

Der Blick ist so Genial, daher musste ich das Foto einfach hier mit zupacken

(07.03.2008)

Nachdem die Vorderseite bespannt wurde, das ganze nun umgedreht um den Stoff über die Kanten zu legen

(07.03.2008)

Wechsler, Bassamp und Kondensator schon mal am festen Platz

(07.03.2008)

Nachdem nun alle Komponenten an ihrem Platz geladet sind, sieht das ganze doch schon recht üppig aus

(07.03.2008)

Das nun von außen fertige Subwoofer Gehäuse , noch unbezogen. Es fehlt sowieso noch die GFK Rückwand,
daher noch "Free-Air"

(10.03.2008)

Nachdem dann alles zusammengebaut ist, lässt es sich schon so langsam ansehen.

Hier sieht man nun sehr schön den Eingelassenen CD-Wechsler und das Power-Cap

Die linke Seite ist nun endlich fertig

(11.03.2008)

und das ganze noch mal aus einer anderen Perspektive

(11.03.2008)

Wenigstens ist schon mal das Subwoofer Gehäuse mit Stoff bespannt. Es fehlt nach wie vor das Gehäuse für den Sub, welches leider nur aus GFK hergestellt werden kann.

(11.03.2008)

Auch die Bodenplatte musste ich nochmals überarbeiten, da ich vergessen habe den Stoff vom Subwoofer zuzurechnen. Daher musste die Platte nochmals 3mm an der rechten Seite gekürzt werden

(11.03.2008)

Um ein Haar hätte ich sogar noch die Öffnung für die Kurbel vergessen.

Kann ja mal sein dass man einen Platten bekommt und dann habe ich keine Lust erst alles zerlegen zu müssen

(11.03.2008)

Hier der Blick auf den mittlerweile schwarz Lackierten Monitor. Das silberne Gehäuse passte einfach nicht optisch in den Rahmen.

Schade nur dass das Radio silbern ist, aber dafür hat man ja ne Blende zum zuklappen *g*

(11.03.2008)

Auch für Nachts habe ich mir den Skin entsprechend angepasst. Nun passen auch die Farben zum Rest des Autos

(11.03.2008)

Die Türbleche sind heute nochmal abgenommen worden und auch endlich das Innenblech komplett gedämmt

(die schwarzen Flecken sind vom Heissluftfön gekommen, da der Stoff verbrannt wurde)

(12.03.2008)

Ebenfalls wurden die Türpappen soweit es ging mit Bitumen versteift. Das untere Stück ging leider nicht, da sonst die Tür nicht mehr in die Löcher eingerastet wäre

(12.03.2008)

und das ganze hier noch mal mit der Fahrerseite. Auch hier zuerst das komplette Blech...

(12.03.2008)

und die Fahrerseiten Türpappe

(12.03.2008)

Wie war das noch gleich ? Gerade die Anlage so gut wie fertig.... schon schlagen sie mir die Scheibe ein...

(13.03.2008)

Okay bis auf die Digitalkamera wurde nichts geklaut aber trotzdem ärgerlich

(13.03.2008)

und jetzt darf ich erstmal alles wieder sauber machen. Gibt nichts schlimmeres als Glasstückchen zu sammeln

(13.03.2008)

Alles Mist !

(13.03.2008)
